マアジを追う vol.11

今回はGP-1971Fにトゥルーエコーチャープに対応した送受波器（B150M）を接続して得た探知画像を元に解説していきます。

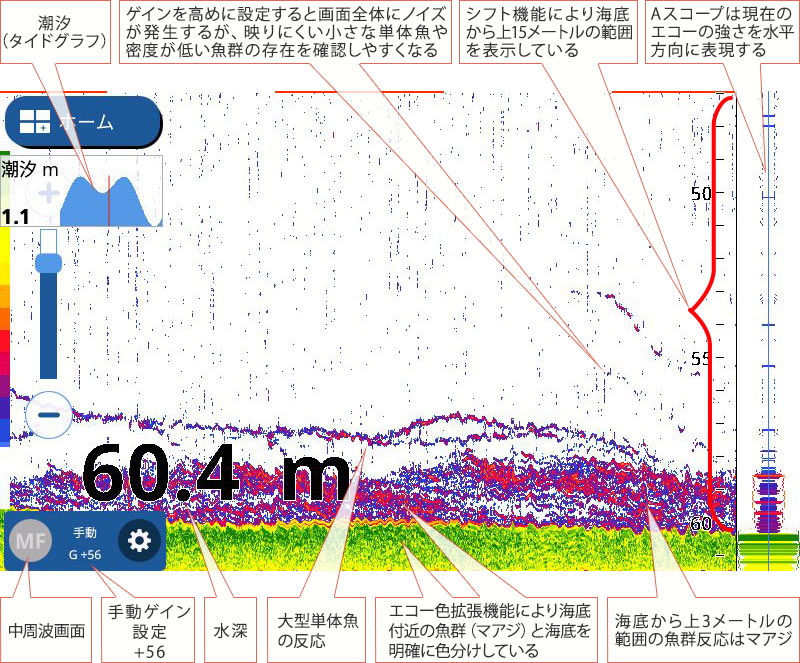

この魚探画像からどんなことが解り、どんなことが推測できますか？

エコー色拡張機能では海底ギリギリの魚群と海底を明確に識別できます

この魚探画像は、マアジ釣りの最中に撮影（画面キャプチャー）したもので、ボートコントロールはスバンカーを張ってのエンジン流しを行ないました。

チャープ用送受波器から発信する超音波は一つのパルス内で周波数を徐々に変化させ、一定の周期毎に送波するものとなっています。このチャープ波が魚によって反射し送受波器に戻ってきたエコーに対してパルス圧縮処理を施すことで、パルス幅が短く、強いエネルギーの超音波を送受したのと同じ効果を得ることができるため、高い分解能力を有する魚探画面を得ることが可能となります。

今回の魚探画面では海底から上、約3メートルの範囲内に映っている魚群反応がマアジですが、水深が約60メートルあるのに対して魚群反応の厚さが3メートル程度と薄いので通常の画面表示では魚群がとても薄く表現されるので魚群が認識しづらくなります。また海底ギリギリに存在する魚群なので、魚群だと気づくことができずに魚群を海底の起伏だと判断ミスするケースも考えられます。判断ミスを防ぐためにおススメしたいのがシフト機能で、現在見ている範囲をそのまま上下方向に移動させ、必要な部分のみを画面の縦方向に広げる表示可能な機能です。

今回のマアジ釣りでは海底付近の魚群に注目したかったのでシフト機能を使って水深45メートルから海底までの範囲を画面の縦方向いっぱいに表示しました。
また画面表示にはエコー色拡張機能を設定したのでチャープの高分解能と相まって繊細な色彩表現を実現しています。

従来、海底ギリギリのところに密度の高い魚群が存在すると、その魚群と海底を画面上では同じ色で表現するケースがあり、使用者が魚群を海底起伏と誤って判断することもありました。この様な状況においてもエコー色拡張機能を設定することで魚群と海底が明確な色の違いとして表現されるので、魚群を海底起伏などと誤って判断することも無くなります。

この日の潮汐は画面に表示したタイドグラフにある様に午前中は下げ潮、午後は上げ潮となる状況でした。午前中はマアジらしき魚群が見つかるものの活性が低くて苦戦しましたが、午後になって上げ潮が効き始めるとマアジの活性が上がり、バタバタと20～30センチ級のマアジが釣れ盛りました。
表示のシフト機能、そしてエコー色拡張機能は海底付近を泳ぐマアジ狙いにおいて大変有効な機能となります。
