オニカサゴを追う vol.2

この魚探画像からどんなことが解り、どんなことが推測できますか？

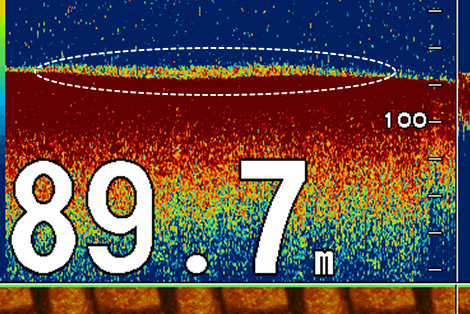

一見、フラットに見える海底ラインですが、低周波側では海底ラインがぼやけているので実際の海底はフラットではないことを意味している

風と潮に任せてボートを0.2ノット程度でゆっくり流しながらキャプチャー(撮影)したもので、魚探から発信する超音波の周波数は画面左側が50キロヘルツ、右が200キロヘルツで海中を探知した反応画像となっています。

この魚探画面はオニカサゴを釣り上げたポイントにてキャプチャーした画像です。
オニカサゴという名前は広く知られていますが、実際には標準和名の「イズカサゴ」と「フサカサゴ」の2魚種のことを釣りの世界でオニカサゴと呼んでいます。
実は標準和名でもちゃんと「オニカサゴ」という名の魚が存在します。ただし、前述したイズカサゴやフサカサゴが棲息する水深とは異なり浅場の険しい岩礁帯に棲息しています。 一方、釣りの世界でいうオニカサゴは水深40～200メートル位の範囲に分布し、険しい岩礁でなくても、平根やガレ場にも棲息しています。

魚探画面に映し出された海底ラインに注目すると一見、フラット(平坦)な海底に思われますが、実際には凸凹が存在しています。
左側の低周波画面に注目すると海底ラインがぼやけていることがわかります。
これは海底にて反射して戻ってくる超音波に時間差が生じていることであり、海底がフラットではないことを意味しています。
一方、右側の高周波画面では海底ラインのエッジ部分がぼやけておらずはっきりしています。高周波は低周波に比べ指向角が狭くなるので、捉えることのできる海底範囲が狭くなり、必然的にその範囲内での水深変化が少なくなり、エッジ部分がはっきり映し出されます。

ボートの流れる速さが1ノット以下の場合にはたとえ海底に凸凹が在っても画面上には海底ラインがフラットに映し出されやすく、凸凹が存在していない場所だと誤った判断をしがちです。
海底ラインがフラットな場合にはそのエッジ部分に着目して、ぼやけていれば指向角の範囲内で水深変化が存在し、オニカサゴが生息している可能性が高くなります。

今回のケースでは底質判別機能によりRCKS(岩)を確認しつつ、さらに海底ラインのぼやけが持続することを確認しながらボートを流すことで本命オニカサゴを追釣することができました。
